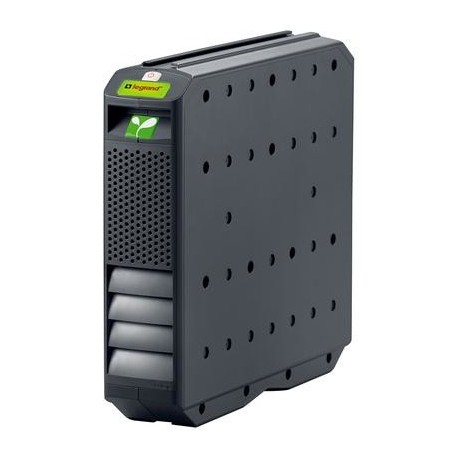

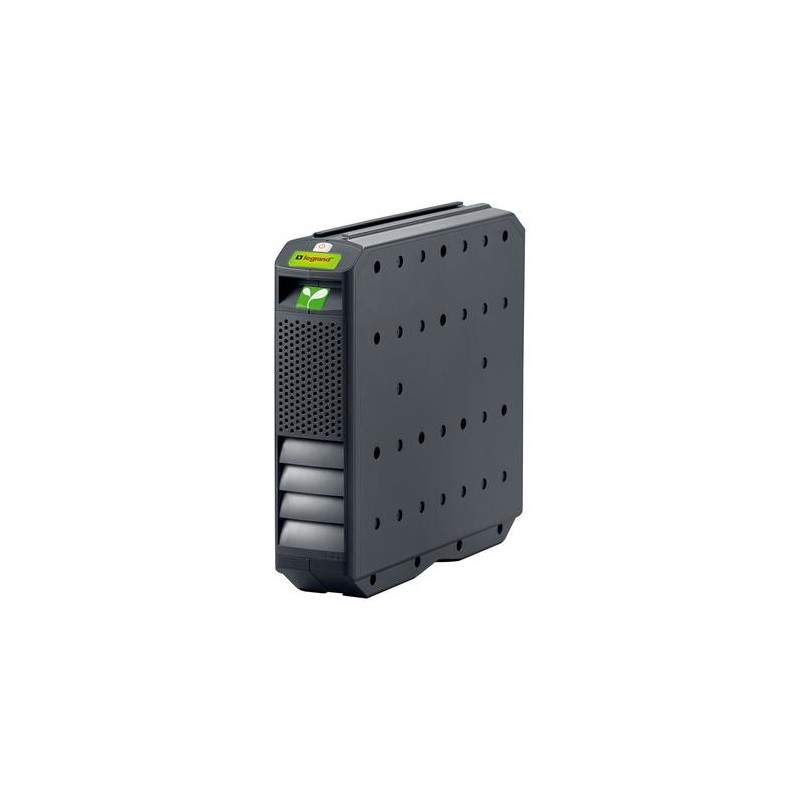

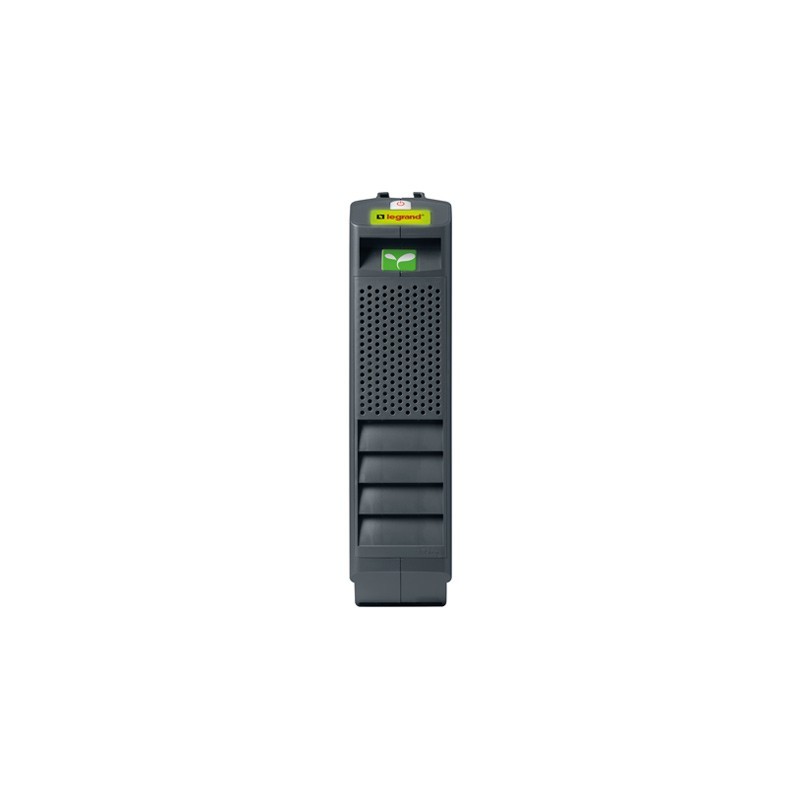

L’UPS Legrand modello Whad HE 800 è un gruppo di continuitàcon tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 800 VA – 800 W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate davalvola, contenute all’interno dell’UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un’autonomia minima di 15 minuti all’80% del carico
Il raddrizzatore dell’UPS è costituito da un circuito di controllo eregolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
correggere automaticamente il fattore di potenza del carico per
riportarlo ad un valore >0,99 già con carico applicato in uscita pari
all’ 20% del carico nominale
alimentare l’inverter senza richiedere energia alle batterie anche
in presenza di tensione di rete molto bassa (funzionamento con
alimentazione da rete per valori di VIN ≅ 110 Vac al 50% del carico
nominale)
assicurare una distorsione armonica totale della corrente
d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti
supplementari
Il circuito di bypass è progettato e realizzato conformemente aquanto di seguito descritto:
Commutatore elettromeccanico
Logica di comando e di controllo gestita da microprocessore che provvede atrasferire automaticamente il carico direttamente sulla rete
primaria senza interruzione dell’alimentazione, al verificarsi delle
condizioni di sovraccarico, sovratemperatura, tensione continua
fuori delle tolleranze ed anomalia inverter;
ritrasferire automaticamente il carico da rete primaria a linea
inverter, senza interruzione dell’alimentazione, al ripristino delle
condizioni normali del carico,
se la rete primaria e l’inverter non sono sincronizzati il bypass
dovrà essere disabilitato
Al fine di salvaguardare le batterie dai danni derivanti dalle scaricheprofonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all’utente la possibilità di selezionare una
gestione a soglie di tensione fisse.
Un software di diagnostica e shutdown (UPS Communicator), se opportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni eimpostazioni delle funzioni speciali e controllare lo shutdown dei
sistemi operativi Windows e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell’UPS in remoto per
qualunque sistema operativo in rete eterogenea (Windows, Novell,
Linux e i più diffusi Unix). Whad è gestito da microprocessore ed è in grado di visualizzare
tramite un pannello di controllo a LED allarmi e modalità di funzionamento come di seguito descritto
Legrand Whad HE 800. Topologia UPS: Doppia conversione (online), Potenza in uscita: 0,8 kVA, Potenza in uscita: 800 W. Tipo interfaccia seriale: RS-232. Tecnologia batteria: Acido piombo (VRLA), Capacità della batteria: 5 Ah, Voltaggio della batteria: 12 V. Fattore di forma: Compatta, Colore del prodotto: Nero, Codice di protezione internazionale (IP): IP21. Larghezza: 160 mm, Profondità: 402 mm, Altezza: 319 mm
| Fattore di forma | Compatta |
| Colore del prodotto | Nero |
| Forma d'onda | Sinusoidale |
| Potenza in uscita | 800 W |
| Tensione operativa in entrata (min) | 184 V |
| Frequenza di ingresso | 50/60 Hz |
| Topologia UPS | Doppia conversione (online) |
| Tensione operativa in entrata (max) | 264 V |
